二位五通閥控制雙作用氣缸換向回路下圖a：當手動閥換向時，由手動閥控制的控制氣流推動二位五通氣控換向閥換向，氣缸活塞桿外伸。松開手動換向閥，則活塞桿返回。下圖b：主閥由兩個小流量二位三通手動閥控制；請讀者自己分析其動作過程。上述二位三通以及二位五通的三個換向回路，不適用于活塞在行程途中有停止運動的場合。為適應活塞中途停止要求，可采用三位五通閥控制的換向回路。

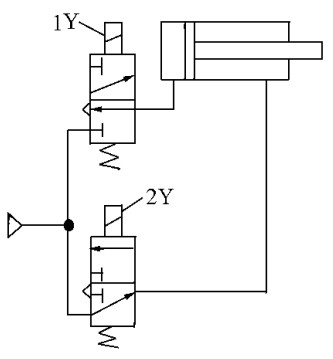

二位三通閥控制雙作用氣缸換向回路下圖中當電磁鐵1Y、2Y均不通電時，活塞桿后退。電磁鐵1Y通電，電磁鐵2Y不通電，則形成差動回路，使活塞桿快速外伸。電磁鐵1Y、2Y同時通電時，活塞桿慢速外伸。

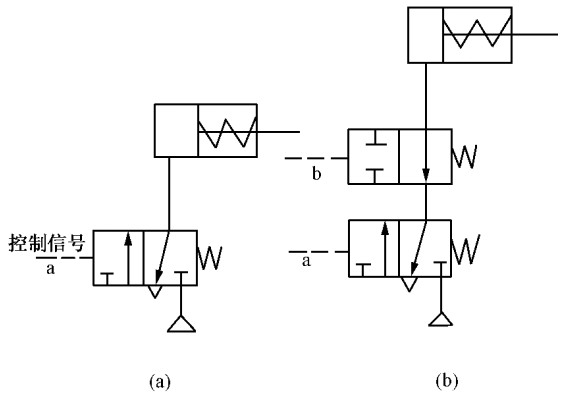

二位三通閥控制單作用氣缸的換向回路圖a 只用一個二位三通閥，當有控制信號時，活塞桿伸出，無控制信號時，活塞桿在彈簧力作用下退回。在圖b中，串聯一個二位三通閥，可以使氣缸在行程途中任意位置停止。即有信號b則活塞停止運動，消除信號b，則活塞繼續運動。但因氣體的可壓縮性，其停止位置精度較低。

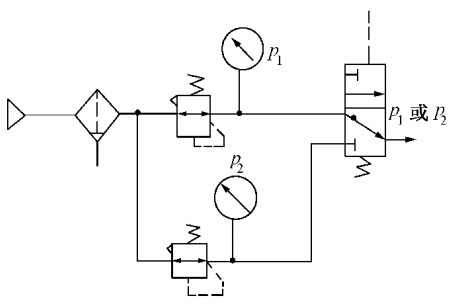

高低壓轉換回路下圖所示是采用兩個減壓閥，分別調出 、 兩個不同壓力的回路。由換向閥控制輸出氣動設備所需要的壓力。圖中的換向閥為氣控閥，根據系統的情況，也可選用其它控制方式的閥。

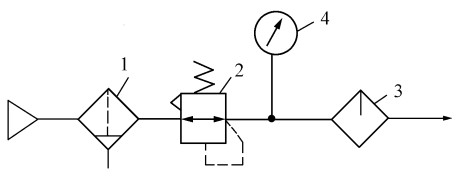

二次壓力控制回路二次壓力控制回路是指每臺氣動設備的氣源進口處的壓力調節回路。如圖所示，主要采用溢流式減壓閥來調整壓力。通常把分水濾氣器、減壓閥和油霧器稱為氣動三大件（可做成聯件形式）。如氣動系統中不需要潤滑，則可不用油霧器。其中：1—分水濾氣器 2—調壓閥 3—油霧器 4—壓力表

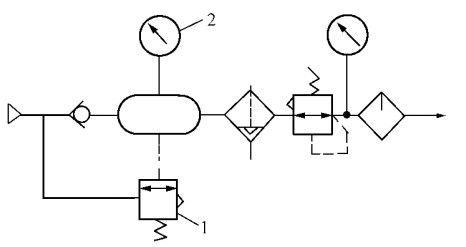

一次壓力控制回路用于控制空壓站氣罐，使其壓力不超過規定壓力；如圖所示。通常采用外控式溢流閥來控制，也可用帶電觸點的壓力表來代替溢流閥來控制空壓機電機的啟、停。此回路結構簡單，工作可靠。其中： 1—溢流閥 2—壓力表
